Systém „zásobník v zásobníku“, v ktorom horúca vykurovacia voda uložená v externom zásobníku preteká cez ponorený zásobník teplej úžitkovej vody. Tento systém slúži aj ako výmenník tepla medzi kotlovou vodou a teplou úžitkovou vodou. To v kombinácii s veľkou vykurovacou plochou stien zásobníka a vrstveným usporiadaním vody v zásobníku (špeciálna konštrukcia pripojovacích otvorov) umožňuje ohrev teplej úžitkovej vody vo veľmi krátkom čase.
Multifunkčné vyrovnávacie zásobníky WGJ-B sú určené na spoluprácu s kotlami a neštandardnými zdrojmi tepla, ako sú tepelné čerpadlá alebo solárne kolektory, pričom akumulujú teplo uložené v obehovej vode a súčasne ohrievajú úžitkovú vodu.
Zásobník úžitkovej vody je vyrobený z oceľového plechu s vnútornou povrchovou úpravou vysoko kvalitným, vysokoteplotným keramickým smaltom od spoločnosti PEMCO, svetového lídra v oblasti keramických smaltov pre oceľové výrobky. Zásobník s týmto smaltom má certifikát PZH. Pre dodatočnú ochranu proti korózii je zásobník vybavený aj horčíkovou anódou.
V spodnej časti nádrže sa nachádza solárna cievka s veľkou vykurovacou plochou, ktorá umožňuje ohrev celého objemu vody vo vonkajšej a vnútornej nádrži pri primeranom slnečnom žiarení.
Priamo pod vnútornú nádrž je možné nainštalovať elektrický ohrievač napájaný jednofázovým napätím 230 V alebo trojfázovým napätím 400 V.
Viacúčelové vyrovnávacie zásobníky WGJ-B sú izolované tvrdým polystyrénom s hrúbkou 7 cm (300 l) a 10 cm (400 a 500 l). Vonkajší plášť je vyrobený z tvrdého, vysoko odolného bieleho polystyrénu. V hornej časti zásobníka sa nachádza teplomer, ktorý zobrazuje teplotu kotlovej vody vo vonkajšom zásobníku.
Externá nádrž naplnená vykurovacou vodou slúži ako tepelný tlmič, obzvlášť užitočný pre kotly na tuhé palivo a iné zdroje tepla s premenlivým výkonom, ako sú solárne kolektory. Zabraňuje častému spúšťaniu kotla ústredného kúrenia počas dopĺňania zásob teplej úžitkovej vody, čím sa znižuje spotreba paliva a emisie znečisťujúcich látok. Pri použití zdrojov tepla s premenlivým výkonom umožňuje akumuláciu prebytočného tepla na neskoršie použitie. Nádrž je vybavená veľkým počtom pripojovacích otvorov v rôznych výškach, čo poskytuje prakticky neobmedzené možnosti použitia aj v tých najzložitejších vykurovacích systémoch. Všetky pripojovacie otvory kotlovej vody majú špeciálne klapky, ktoré nútia vodu s rôznymi teplotami vrstviť sa v nádrži.
| Typ | WGJ-B multi 300/80 | WGJ-B multi 400/120 | WGJ-B multi 500/160 | WGJ-B MULTI 700/180 | |||
| Objem vonkajšej nádrže | dm³ | 300 | 400 | 500 | 700 | ||
| Vnútorná kapacita nádrže | dm³ | 80 | 120 | 160 | 179 | ||
| Plocha solárnej cievky | m² | 1,4 | 1,6 | 1,6 | 2.1 | ||
| Kapacita solárnej cievky | dm³ | 8.1 | 9.2 | 9.2 | 13 | ||
| Prevádzkové parametre vonkajšej nádrže | maximálny pracovný tlak, pracovná teplota pr = 0,3 MPa; tr = 90 °C | ||||||
| Prevádzkové parametre vnútornej nádrže | maximálny pracovný tlak, pracovná teplota pr = 0,6 MPa; tr = 90 °C | ||||||
| Prevádzkové parametre solárnej cievky | maximálny pracovný tlak, pracovná teplota pr = 0,6 MPa; tr = 110 °C | ||||||
| Tepelná izolácia - polystyrénová pena | mm | 70 | 100 | - | |||
| Tepelná izolácia - polyuretánová pena | mm | - | - | 100 | |||
| Horčíková anóda M8x30 | Nie. | 703-25-225 | 703-25-300 | 703-25-350 | 703-30-270 | ||
| Hmotnosť | kg | 160 | 215 | 250 | 320 | ||
| Trieda energetickej účinnosti* | A | A | A | - | |||

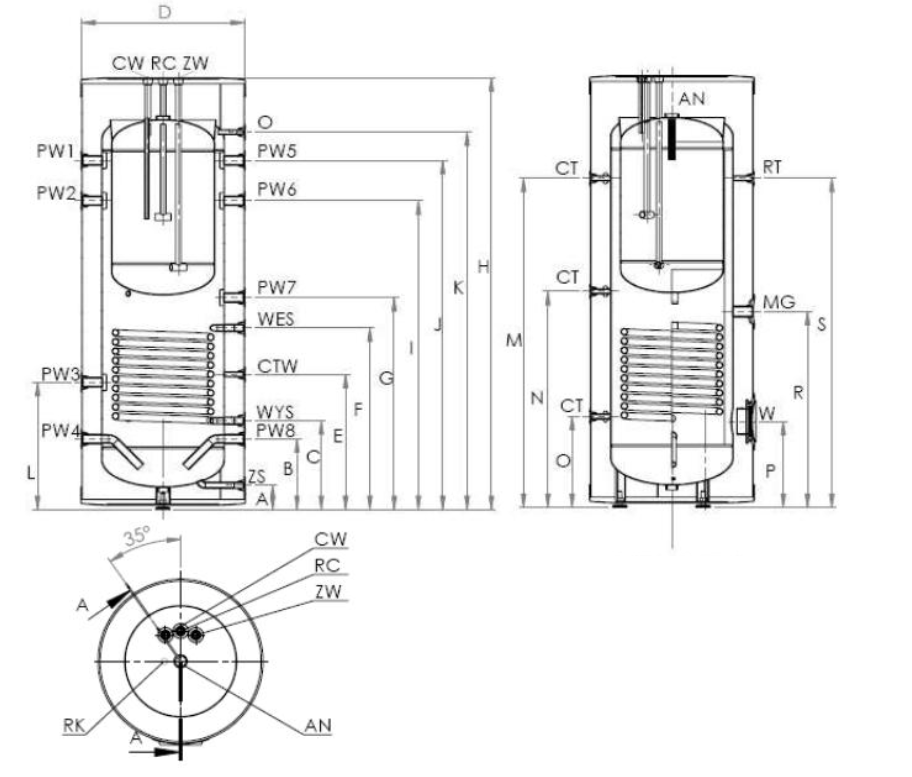

| Rozmery | |||||||
| Výška | H | mm | 1805 | 1800 | 2010 | 1800 | |
| Priemer | D | mm | 660 | 806 | 806 | 1000 | |
| CW | Teplá úžitková voda | ¾” | ¾” | ¾” | ¾” | ||
| ZW | Studená úžitková voda | ¾” | ¾” | ¾” | ¾” | ||
| RC | Obeh | ¾” | ¾” | ¾” | ¾” | ||
| RK | Kapilárna trubica | 1/2" | 1/2" | 1/2" | 1/2" | ||
| PW1 | Pripojenie vykurovacej vody 1 ¼” | J | mm | 1525 | 1500 | 1730 | 1410 |
| PW2 | Pripojenie vykurovacej vody 1 ¼” | I | mm | 1325 | 1320 | 1530 | 1280 |
| PW3 | Pripojenie vykurovacej vody 1 ¼” | L | mm | 530 | 600 | 630 | 640 |
| PW4 | Pripojenie vykurovacej vody 1 ¼” | B | mm | 250 | 350 | 350 | 400 |
| PW5 | Pripojenie vykurovacej vody 1 ¼” | J | mm | 1525 | 1500 | 1730 | 1410 |
| PW6 | Pripojenie vykurovacej vody 1 ¼” | I | mm | 1325 | 1320 | 1530 | 1280 |
| PW7 | Pripojenie vykurovacej vody 1 ¼” | G | mm | 950 | 1050 | 1050 | 1000 |
| PW8 | Pripojenie vykurovacej vody 1 ¼” | B | mm | 250 | 350 | 350 | 400 |
| WES | Prívod vykurovacej vody do solárnej cievky | F | mm | 800 | 900 | 900 | 904 |
| 1" | 1" | 1" | 1 1/4" | ||||
| WYS | Spiatočka vykurovacej vody solárnej cievky | C | mm | 340 | 440 | 440 | 490 |
| 1" | 1" | 1" | 1 1/4" | ||||
| O | ½” vetrací otvor | K | mm | 1650 | 1640 | 1870 | 1580 |
| CTW | Snímač teploty solárnej cievky ½” | E | mm | 560 | 670 | 670 | 690 |
| CT | 3/8” teplotný senzor | M | mm | 1450 | 1415 | 1630 | 1400 |
| N | mm | 900 | 960 | 1070 | 925 | ||
| O | mm | 350 | 435 | 450 | 450 | ||
| RT | Teplomer ½” | S | mm | 1450 | 1415 | 1630 | 1400 |
| MG | Ohrievacia objímka 1 ½” | R | mm | 900 | 970 | 970 | 920 |
| W | Čistenie 120/166/195 | P | mm | 290 | 425 | 425 | 485 |
| ZS | Spúšťanie ¾” | A | mm | 60 | 120 | 120 | 85 |
*v súlade s nariadením EÚ č. 812/2013, platným od 26. septembra 2015
EAN: 5903538227152
Katalogové čislo: 069-04-126
